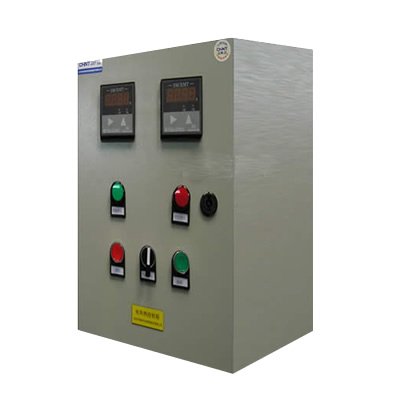

自动温度控制箱



电伴热控制箱的技术规范：

1、箱体的尺寸、材料、结构：

● 箱体的外形尺寸：300×200×400

● 箱体材料：为1.5mm-2.0mm厚冷轧钢板；冷轧钢板经磷化、酸洗处理后，静电喷塑。颜色：电器灰或不锈钢板；

● 箱体结构：小型箱体压制焊接而成，可分一般工业型和现场防爆型；为壁挂式。大型箱体内部结构为架装组合式，底部或顶部进出线，立式，置于电控间。

2、供电电源：380VAC±10%（三相五线制）；供伴热电缆工作电压：220VAC±10%；

3、分开关容量额定值：（5-32）A/220V，最大不超过50A/220V，带有30mA漏电保护器。单极或双极；

4、温度与电流的测量：温度测量传感器Cu50或Pt100(三线制)；8点或16点智能数据采集显示单元；电流测量传感器，测量范围（0-50）A，输出（4-20）mA，8点或16点智能数据采集显示单元（可选）。

5、功能要求：

5.1主控设备为智能仪表巡检仪：

● 控制功能：对各伴热回路温度，可控制在预先可设定的范围内，控制精度±2℃，参数用户可自行设定；

● 显示功能：对各伴热回路温度，电流值可在智能数据采集器上橙红色在数码（10×18）mm实时显示；

● 报警功能：对各伴热回路温度，电流值超过设定的上限或下限时，发个声光报警信号。对测量传感器Pt100，当发生断线时，登记表显示一个断线相应报警信号。

5.2主控设备为可编程序控制器PLC：

● 操作员可通过与PLC一体化的触摸式屏幕（3.5”单色，6”真彩）直接操作、非常灵活地修改各种参数；

● 可显示主要的实时数据、流程图、图表、温度与电流的趋势曲线、报警事件等；

● 可保存一年的伴热系统工作温度、电流、各种报警事件等历史数据、用户可根据这些数据，分析判断工艺生产过程是否正确，或分析事故产生的时间和原因；

● 可随时打印24小时内的工作报表，详细记录每班的工作温度、电流和产生报警情况，用于指导生产。（用户可选）

负荷计算、电源电缆配置和电控箱原理图

1.电伴热回路负荷的计算及电源开关和电缆的配置：

自限温伴热电缆在低温条件下通电，会产生冲击电流，环境温度越低，其值越大，一般取10℃时，冲击电流是额定电流的2.5倍左右，如：一条回路伴热电缆长度是100米，（25瓦/米），则额定总功率为；2500瓦，额定电流为2500/220=11.4安培，冲击电流为11.4×2.5=28.5安培，取带有30mA漏电保护器的标准空气开关32A/220VAC。电源线应选择KW3×4m㎡。

2.电控箱电力总负荷的计算及总开关和电源线的配置：

自限温伴热电缆的电产生冲击电流后，工作电流迅速下降，直至低于额定值，多回路组成的伴热系统，要求一个一个回路地延时启动，系统的总负荷将会大幅度下降，其电控箱总开关容量，可按各回路额定功率总和的1.2倍考虑。如：8回路电控箱，380VAC供电，每路为2500瓦，总负荷为：2500×8=20000瓦，总开关的电流为：20000÷380÷1.732×1.2=36.4安培，取带有30mA漏电保护器的标准空气开关40A/380VAC（3P），电源线应选KW3×6m㎡。

3.电控箱控制系统电器原理图：

3.1 对各伴热回路控制功能无特殊要求的通用型电控箱原理图：

多用于水系统确保工艺管道或设备冬季不冻、不要求对伴热系统每个回路进行温度和电流的监控。但为了节电，要求环境温度高于5℃时，伴热系统能自动停止工作，低于0℃时，自动启动。不用人工操作。

3.1.1 小型普通电控箱电器原理图：（长×宽×高=600×320×800，可控8个回路）：

工作过程

（1）主电路开关QFZ闭合，电源工作指示灯SBG亮，电控箱供电正常；

（2）将手-自动开关掷手动位置，则KK①-②接通，KK③-④接通，按下SBR按钮，接触器线圈KM通电，接点吸合，SBR灯亮，伴热电缆具备能电条件，按需要分别延时闭合QF1-QF8，相应伴热电缆通电指示灯亮（可选）。

（3）将手-自动开关掷自动位置，则KK①-②断开，若温度开关的接点处于闭合位置，接触器KM通电，SBR灯亮，主接触器触点吸合，伴热电缆具备通电条件，当环境温度上升到超过设定值时，温度开关ST的接点断开，控制电路断电，主接触器释放，供电主回路断电。

（4）各断路器的选型，可选单极（或双极）带有30mA漏电保护器，容量视负荷大小而定。

3.1.2 大型普通电控箱电器原理图：（长×宽×高=1000×600×2000,可控30-80个回路）：

由于伴热电缆的电特性，在冷态启动时，将会产生2.5-3.5倍左右额定电流的启动电流，如几十条回路同时启动，会给供电系统带来很大的负荷冲击，因此主电路设计采用两级延时启动，即总开关闭合后，主接触JK1首先启动，延时10秒（可调）后，主接触器JK2启动，再延时10秒（可调）后，主接触器JK3启动，即每次启动1/3负荷，且保持A、B，C三相负荷平衡。总开关的切电温度控制方法同前所述。

3.2 用于温度、电流监视、报警等多功能电控箱的选型：

在很多种情况下，用户要求对被告伴热的每条工艺管道或设备，实时监视过程温度和伴热电缆的工作状态，并严格要求温度控制在一定的范围内，如果超出这个范围，要发出报警信号，及时处理。

3.2.1 用于小规模伴热系统经济型监控箱（小于8-16回路）：

它是以微处理器为基础的8回路智能巡检仪表作为主控设备，完成对各回路的温度、电流监视、控制、报警等主要功能。箱体外形尺寸小于800×300×1000，为壁挂式多放于现场，分一般工业型和防爆型两种，详细的技术参数见技术规范。

3.2.2 用于大规模伴热系统监视控制柜（可控16-48个回路）：

它采用性能可靠的PLC作为主控设备，是优佳的选择。它除能完成上述智能仪表对各回路的温度、电流监视，控制、报警等主要功能外，还能显示更丰富的画面、图表、曲线。存储一年的历史数据，打印报表，作为生产质量管理和分析事故的重要依据，还能将这些数据传给上位计算机。
